3D askelmoottorin ohjain TMC2225 silent
Tuotteet sijaitsevat omassa varastossa Suomessa.
Tilaustuote sijaitsee toimittajan varastossa
Ilmainen toimitus yli 100€ ostoksille poislukien tilaustuotteet.
Ennen klo 14 tehdyt tilaukset lähetetään saman päivän aikana. HUOM! Tilaustuote merkitty tuote toimitetaan toimittajan varastosta 3-5 arkipäivässä ja tuotteen toimituskulut lasketaan ostoskorissa.
Toimitusehdot
TMC2225 on seuraavan sukupolven tuote, joka korvaa TMC2208: n, sillä on edullisempi hinta ja kaikki TMC2208: n toiminnot. Ainoa ero TMC2225: n ja TMC2208: n välillä on paketti. TMC2225: n paketti on HTSSOP ja TMC2208: n paketti on QFN, joten TMC2225: llä on parempi lämmöntuotto.
Ominaisuudet:
Erittäin hiljainen
Suuri jäähdytyselementti, hyvä lämmöntuotto
Tukee uart-tilaa asettamalla jumperit hitsauksen sijasta mks gen_l V2.0, skr1.3 / 1.4, mks sgen_l.
Parametri:
Oletusvirta: 1.25a
Suurin virta: 2.0a
Looginen jännite: 3,3v / 5v
Tulojännite: 4.75v-36v
Microstep: jopa 1/256
Tila: dir / step, uart
Microstep-sarja:
Microstep-asetus
M0 M1 VAIHE
GND GND 4
VCC-IO GND 8
GND VCC_IO 16
VCC_IO VCC_IO 32
Kuljettajan nykyinen asetus:
Verf mittaa Gnd: n ja potentiometrin keskijännitteen.
ÄLÄ kytke moottoreita mitattaessa jännitettä, tai taajuusmuuttaja on helppo polttaa.
Liitä virtalähde myös mittaamalla jännitettä, älä kytke vain USB-virtaa.
Kiinnitä erityistä huomiota suuntaan, älä työnnä väärin!
Ohjaimen nykyinen algoritmi:
I = Vref-oletusarvo I = 1,25A
Lähetysluettelo:

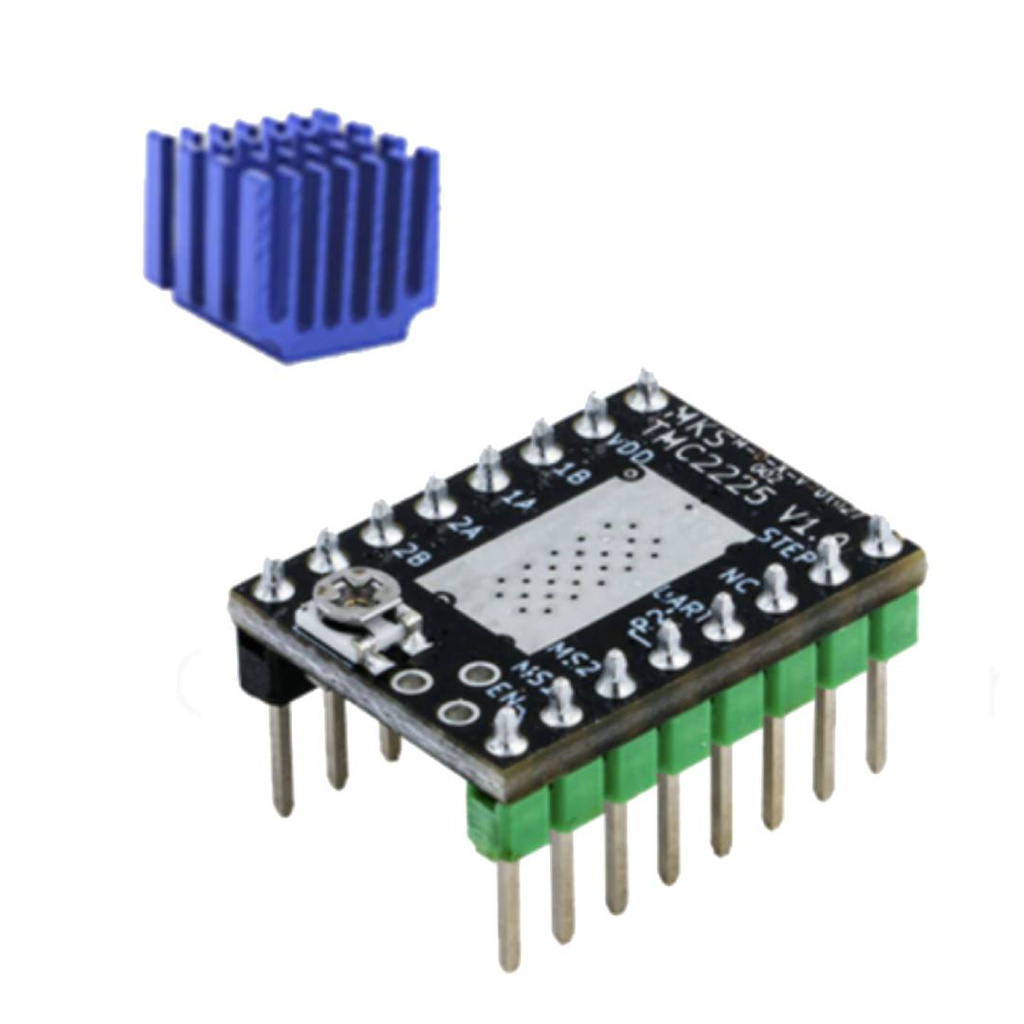

1kpl * MKS TMC2225
1kpl * jäähdytyselementti
